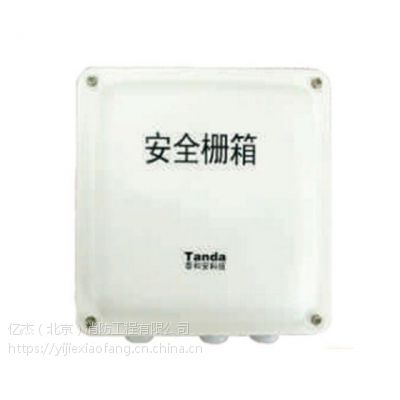

一、泰和安TX3410齐纳式安全栅箱概述
TX3410齐纳安全式栅箱由TX3217中继模块、TX6400齐纳式安全栅和安全栅箱外壳组成，可与非编码本安型探测器、非编码本安型手动火灾报警按钮配接，组成本质安全型防爆系统。
一旦发生火灾，TX3410安全栅箱将报警信号通过总线传入控制器，控制器会显示出该编码地址的报警信号。当安全栅箱出现故障时，控制器会显示出该编码地址的故障信号。安全栅箱具有检线功能，当安全栅箱与外部设备的连接线出现断路时，安全栅箱会向控制器报故障。
二、泰和安TX3410齐纳式安全栅箱技术参数
| 总线静态电流 | ≤1.5mA | 总线动作电流 | ≤2.9mA |
| 电源静态电流 | ≤11mA | 电源动作电流 | ≤60mA |
| 连接设备容量 | 最多混接10只 | 齐纳式安全栅型号 | TX6400 |
| 环境温度 | -10℃～+55℃ | 相对湿度 | ≤95%RH，不凝露 |
| 总线工作电压 | 总线24V，允许范围15V～28V | ||
| 电源工作电压 | DC24V，允许范围DC20V～28V | ||
| 外壳防护等级 | IP66 | ||
| 外形尺寸 | 212.0mm×208.8mm×83.3mm | ||
三、泰和安TX3410齐纳式安全栅箱外形尺寸图
四、泰和安TX3410齐纳式安全栅箱安装布线
1、安装前应首先检查外壳是否完好无损，标识是否齐全。
2、安全栅箱应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为50mm)。安全栅箱接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于4Ω。
3、安全栅箱安装可用两只M6×60膨胀螺栓将其固定在墙壁上。
4、布线要求
信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。齐纳式安全栅箱至本安型探测器或本安型声光警报器的电缆应选用截面积≥1.0mm2的本安电缆，且电缆间的分布电容不得大于0.083μF，分布电感不得大于4.2mH。
